亚信AX58400 EtherCAT从站双核微控制器，配备ARM® Cortex®-M系列中效能最高的480MHz ARM® Cortex®-M7内核，与可并行运作的240MHz ARM® Cortex®-M4内核；EtherCAT从站控制器，集成两个可同时支持光纤和铜线网络应用的百兆以太网PHY。
亚信电子（ASIX Electronics Corporation）继2018年推出第一代大中华地区首款AX58100 EtherCAT从站控制芯片，2019年推出新一代小封装的AX58200 2/3端口EtherCAT从站专用通信SoC后，亚信电子今天再度推出配备ARM® Cortex®-M系列最高效能的双核微控制器 － 最新一代的「AX58400 EtherCAT从站双核微控制器」。
AX58400是一款2/3端口EtherCAT从站双核微控制器，采用基于意法半导体STM32H755微控制器的系统级封装（SiP）。配备ARM® Cortex®-M系列中效能最高的480MHz ARM® Cortex®-M7内核，与可并行运作的240MHz ARM® Cortex®-M4内核；内建大容量的2MB双区块（Dual Bank）闪存与1MB SRAM。利用STM32H755的ART Accelerator™自我调整即时加速技术，与高效率的L1缓存，可实现执行闪存程序码零等待周期的特性；以及Chrom-ART™ 2D图形加速器技术，可加速2D图形的处理效能。具备AES/TDES/HASH/HMAC硬件加密引擎，与ROP/PCROP/Anti-tamper信息安全硬件技术，并支持丰富的通信控制介面，如支持MII/RMII的10/100 Mbps百兆以太网MAC、高速USB 2.0 OTG、LCD-TFT显示控制器、DCMI数字摄像头介面、JPEG硬件编解码器，与SPI/UART/I2C/I2S/SAI/CAN/SDMMC/ADC/DAC/HDMI-CEC/PWM/DFSDM等。
AX58400 EtherCAT从站控制器（ESC），配备9 KB RAM、8个现场总线存储器管理单元（FMMUs）、8个同步管理器与64位元分布式时钟，并集成两个可同时支持光纤和铜线网络应用的百兆以太网PHY，可与所有支持标准EtherCAT通信协定（如CoE/FoE/VoE等）的系统相互连结运作。可适用于各种实时工业自动化控制产品应用，如马达/运动控制、数字信号I/O控制、传感器数据采集、机器人转轴控制、EtherCAT转IO-link主站网关、EtherCAT转Modbus TCP网关、EtherCAT Junction从站模块等。

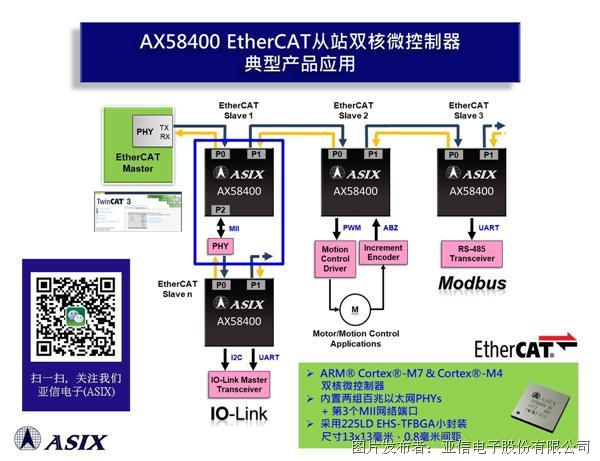

（图一）亚信AX58400 EtherCAT从站双核微控制器解决方案
开发人员可以轻松地利用AX58400双核心微控制器与大容量记忆体的优点，来开发较复杂的EtherCAT从站产品应用。以EtherCAT转IO-link主站网关产品开发为例，可以将较复杂且需即时处理的EtherCAT相关程序码，由高效率的Cortex®-M7内核来进行处理；较简单的IO-link主站相关程序码，则由可平行运作的Cortex®-M4内核来处理。利用这个双核心架构的特性，可以有效降低微控制器的工作负载；并可简化开发程序码的分工，进而缩短产品开发时程。
亚信电子提供AX58400评估板与免费的开发板支持套件（BSP），包括数据手册、参考原理图、印刷电路板布线图、软件/硬件开发设计相关技术文件及使用手册、产品设计相关软件等。亚信拥有最优秀的技术团队提供客户最专业、最及时的技术服务。需要更多亚信产品相关资讯，欢迎透过电子邮件接洽业务人员sales@asix.com.tw，或访问亚信公司网站https://www.asix.com.tw/。
