AWL-Techniek是一家可以在其M-Line平台上为模块直接提供扩展安全技术的 企业，而该平台使用了图尔克IP67 IO-link技术和安全I/O理念
AWL-Techniek的M-Line系列使其成为生产线模块化的先驱。而图尔克凭借其IP67防护等级的分布式安全理念，为该荷兰设备制造商提供了优化支持。IO-link与混合安全I/O 模块的组合，节省了大量的接线工作，因为整个安全架构可以安装在控制柜外部。
传感器与执行器的电压之间彻底的电隔离，可以实现在带IO-link接口的I/O集线器上，从而对执行器进行安全关断。并可以为AWL显示和评估数据的Lyla操作面板，提供重要的诊断数据。该项目证明了模块化设备可以灵活的进行工作，并且能缩短交付和调试时间。

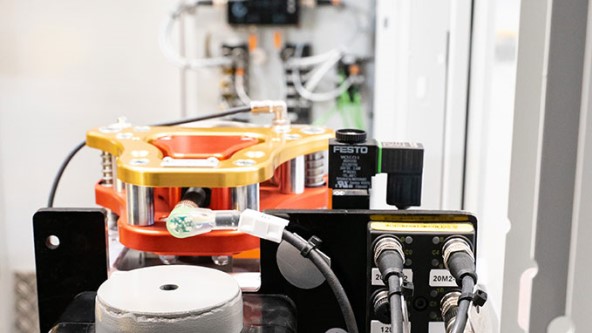

TBIL I/O集线器将焊接帽切割机的信号发送至IO-link主站（在后台实现此功能）

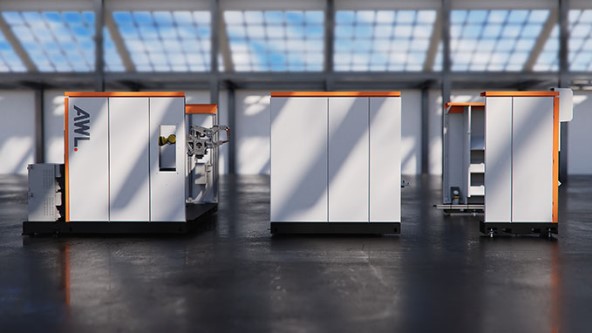

M-Line的不同模块可以组合使用，构成完整的生产线

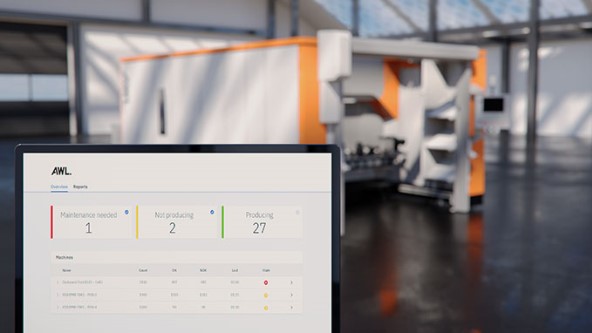

Lyla操作面板系统可采集和评估不同机器的数据，从而监测机器的运行和性能

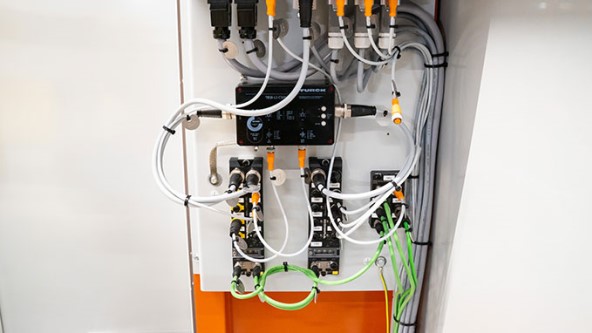

模块的整个安全技术通过TBPN（左下）运行。IO-link master（中下）通过安全箱（ 中） 供电，从而确保在紧急情况下关闭Class B端口上的所有执行器

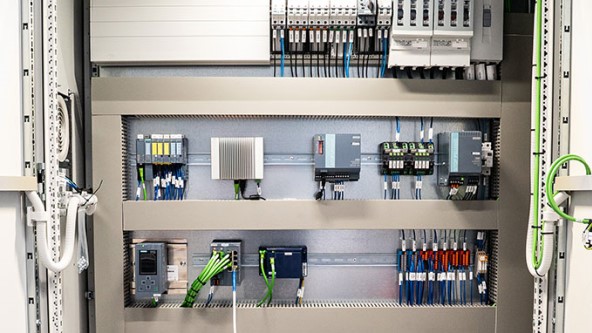

清空控制柜：借助分布式I/O理念，模块化机器的控制柜腾出了大量空间
只有图尔克能提供全面的解决方案以及彻底隔离的V1和V2电路。”-- Jasper van Kooij, AWL-Techniek 硬件工程师
模块化带来灵活性并节省成本
AWL设立的首个标准则是一系列产品的名称：MLine既代表模块化产品系列，又代表包含各个模块的生产线。每个模块的外壳是矩形钢制框架，该框架经过设计以便安装在符合ISO标准的容器内。这可以为运输和调试设备节省时间和成本。由于模块化设备可以使用合适的叉车在厂房内进行重新布置，因此客户也可在未来轻松对系统进行扩展或转换。
目标：清空控制柜
图尔克的多协议以太网IO模块为AWL提供了帮助，不论客户偏好使用Profinet还是Ethernet/IP控制器都可以在每个M-Line模块上使用相同的IO模块。Kooij表示：“我们想要有尽可能多的标准化组件，以及在很大程度上的标准化控制柜。理想情况下，我们希望未来控制柜中只有PLC和电源。虽然还未达成该目标，但AWL模块控制柜内现在已经腾出很多空间。图尔克IP67混合型安全I/O模块在此发挥了重要作用，它同时提供了普通信号和安全信号。
采用可扩展安全技术的IP67 IO-link安全I/O
AWL对图尔克的模块化IP67 IO-link安全解决方案印象深刻：该解决方案的核心是TBPN混合安全I/O模块。TBPN带内置的安全控制器，可通过Profinet上的PROFIsafe与PLC通信。该模块包含4个安全I/O、2个常规数字I/O和2个IO-link端口。TBSB安全关断箱与其中一个安全I/O连接，可以在严重情况下安全断开执行器电压V2。
由于所有模块的电源都通过安全关断箱来提供，这确保了在紧急停机等情况下不会为任何执行器提供电源，且机器的任何部件都不会移动。而传感器则通过V1供电，则保持连通状态。这样，控制器可以一直监测设备的状态。焊帽切割机的传感器和执行器与I/O集线器进行连接，并与图尔克的TBEN-L-8IOL IO-link主站通信。该IP67主站模块提供4个符合Class A标准的IO-link端口以及4个符合Class B标准的IO-link端口，从而将传感器电压 (V1) 与执行器的电压 (V2) 隔离开。
传感器/执行器电压的电隔离
“其他制造商也声称有能隔离V1和V2的模块。然而，经过仔细鉴定便可以发现其所谓的“隔离”并不彻底，例如V1和V2会共用负极。”硬件工程师vanKooij解释道。若发生短路，则公共地可能是致命的。而这一简单的隔离故障就足以使整个安全解决方案失去作用，原因之一就是无法确保彻底的电气隔离。“只有图尔克能提供全面的解决方案以及彻底隔离的V1和V2电路。”
IO-link加快标准化
使用IP67的安全产品和I/O集线器的解决方案为AWL节省了很多接线工作。作为IO-link设备，集线器使用IO-link协议将执行器和传感器的数字信号传输至IO-link主站，然后IO-link主站通过以太网进一步将信号发送至控制器。对于van Kooij和Varwijk来说，另一个原因是双向接口加快了M-Line的标准化。通过三线制电缆的信号传输消除了对特殊屏蔽电缆和专用电缆的需要。IO-link还确保了更高的机器可用性：Lyla操作面板系统是M-Line的一部分，它可采集IO-link诊断数据和评估不同机器的数据，从而监测机器的运行和性能。
