ISW的PLAC单元图像处理系统采用了图尔克的Codesys可编程BL20网关来检查二维 码和纯文本
几乎所有的工业部门都用到了由德国韦奇曼工业传感器有限公司（Industrielle Sensorsysteme Wichmann GmbH，ISW）制造的高级图像处理系统。在PLAC单元系列机器中，图尔克的 Codesys可编程BL20网关可以处理不同传感器和设备的信号，可以作为PLC协同子系统的功能。该应用的易编程和适宜尺寸是人们选择BL20系统的关键因素之一。

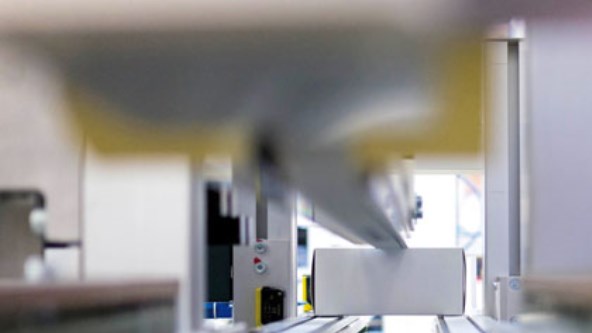

传送带上的纸箱从相机前经过，从而控制印刷质量

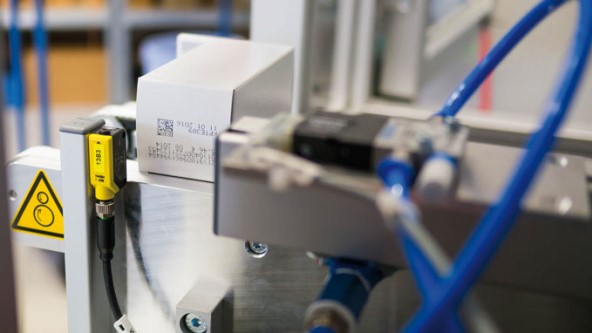

PLAC通过其位于不合格产品区的光电传感器对不合格品进行验证
ISW使用Codesys通过BL20网关对整个PLAC的控制进行编程

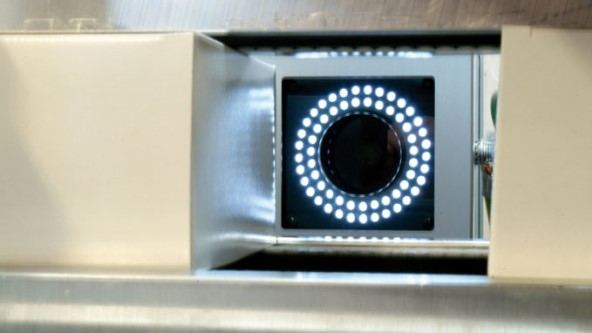

相机对印刷质量进行检查

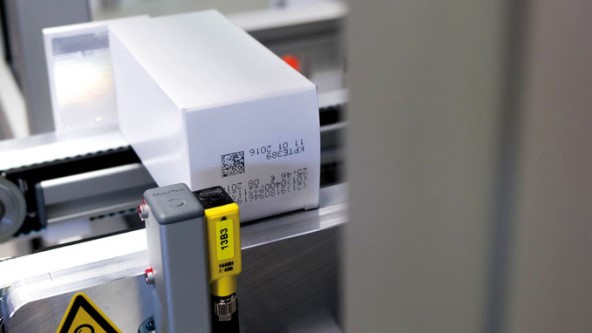

PLAC单元在折叠好的盒子上打印系列号、产品详细数据和二维码，然后对印刷质量进行检查
“来自图尔克销售人员的卓越支持也是选择图尔克产品的一个重要因素。”Wichmann说道。

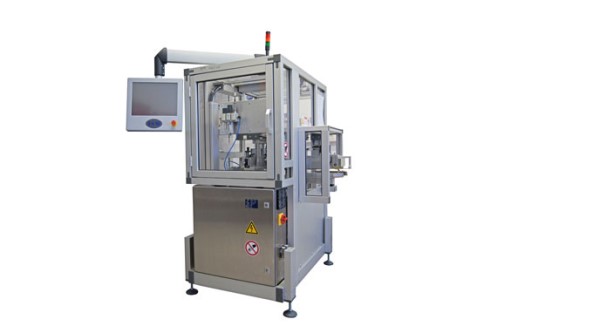

PLAC单元是指包装聚合线控制器 (PackageAggregation Line Controller) ，主要用于制药行业。在其标准应用中，机器在折叠好的盒子上打印唯一的序列号、产品详细数据和二维码。然后，系统会对印刷的质量进行检查。这可以确保终端客户（例如，在药房里）的可读性。极端情况下，字迹模糊的药品包装是不允许销售的。该系统针对特定的客户被设计成了不同的模块，以便优化特定生产线的连接，或者满足不同印刷流程需求。
PLAC单元包含了用于将折叠好的盒子传送到相机的传送带和照明系统。相机的读取操作由反射式传感器触发。相机根据参数设定对印刷质量进行检查。如果印刷结果和目标值不符，系统通过压缩空气喷嘴将折叠好的盒子从传送带上吹入不合格品槽内。其它合格的盒子将被传送到下一个工艺流程；必要时，可以提供给相连的包装单元。PLAC通过可显示图形用户界面的HMI设定参数。如果变更了产品盒子的尺寸，则可以通过HMI修改相应的参数。
易于操作
位于入口的光电传感器将触发印刷和测量流程的启动信号。该信号通过和电机旋转编码器的信号进行组合，用于在正确的时间触发打印机和相机。而另一个光电传感器则用于触发压缩空气喷嘴，以便将不合格的盒子 (NOK) 从传送带上吹到不合格品槽内。这两个传感器都来自于图尔克的光电解决方案合作伙伴Banner Engineering。简单的系统结构也是系统的优势之一。
Codesys网关作为PLC使用
“PLC是系统的核心。”ISW代表Wichmann说道。在该案例中，图尔克的BL20可编程网关负责控制任务。“所有的信号都被输入到PLC进行处理。这些信号包括IPC的信号、传感器信号、触发信号、相机检查信号、压缩空气监测信号和其它信号。图尔克的Codesys可编程BL20网关的尺寸刚好适合该应用。自然，主要的PLC制造商也可以处理该应用，但是会带来额外的费用和系统复杂度。另一个原因是我们公司已经具备使用Codesys的经验，选择BL20有利于解决方案的快速编程。因此，人们在选择适合PLAC的控制器时很自然的做出了这个选择。”
